　　“無約束”是因以往的軸向型波紋補償器對使用有較多約束而得名的，無約束波紋管補償器解決了以往軸向型補償器對導向支架的要求，使用無約束波紋補管補償器可使管道的所有支架間距可調整。

　　無約束波紋管補償器用于管道的軸向補償，補償量大，具有強力自導向和抗彎能力，從而可以簡化管道導向支架的設計。

　　無約束波紋管補償器定向保護管的一端和主定向板連接，包容在定向保護管內的導向管通過次定向板和另一側接管連接，定位板與定向保護連接。因此該補償器具有強力的支撐和定向性能，同時定位板保護波紋管不被拉平。

　　我公司生產的無約束波紋管補償器內的波紋管采用單層、雙層或多層U型波，波紋管和導流管套材料為1Cr18Ni9Ti等奧氏體不銹鋼，其它材料為低碳鋼或低合金鋼。

　　無約束波紋管補償器在固定支架間距的確定和固定支座推力計算和普通的軸向型補償器完全相同。為了使工程穩定可靠，無約束波紋管補償器除要求靠近固定支架安裝外，仍要求每個固定支架間距內設三個導向支架。

　　無約束波紋關補償器可應用于管道的架空、地溝敷設，也可應用于有補償的直埋敷設，此時無約束波紋管補償器處應設檢查井或暗室。

　　一、無約束波紋管補償器的安裝要求：

　　由于無約束波紋管補償器自身具有強力支撐和固定性能，因此，無約束波紋管補償器除了取消預拉伸工作外，還大大地寬松了安裝要求。無約束波紋管補償器可像一段短管一樣安裝于管道中，不必按其他軸向型補償器通常要求的全線鋼管接好后再割下和補償器等長管道的方法。還由于無約束波紋管補償器堅固的外殼，也方便了運輸、安裝和保溫。但仍需注意以下幾點：

　　1、定向保護套不得與堅固物碰撞，以免妨礙導向圈的位移。

　　2、管道內工作介質應進行處理。當補償器靠近地面安裝或者在地溝內安裝時，要有良好的排水措施，未經特殊處理的補償器不得浸泡在污水中。

　　3、安裝時要注意導流筒的方向與介質流動方向一致。

　　4、允許不超過1.5倍公稱壓力的系統水壓試驗。

　　5、壓力試驗在固定支架安裝完畢后進行。

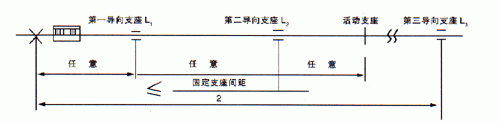

　　安裝示意圖：
　

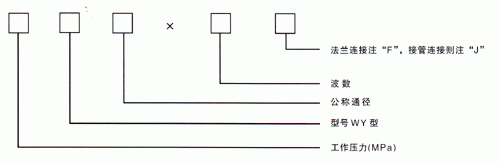

　　二、無約束波紋管補償器的型號示例：
　　　
　　
　　產品型號：WY

　　連接方式：1、法蘭連接 2、接管連接

　　舉例：0.6WY300×12F

　　表示：工作壓力為0.6MPa，WY代表無約束波紋管補償器，通徑DN=300mm，12代表波數，F為法蘭連接。
